Рекомендации по выбору и расположению акустических систем.

Рекомендации по выбору и расположению акустических систем. Методика Vellez

   Основной задачей системы озвучивания является равномерное распределение звука в помещении или пространстве, где находятся слушатели. Поэтому правильное размещение и выбор типа акустических систем (АС) имеет важное значение в достижении равномерной интенсивности и разборчивости звука.
   Выбор конкретного типа акустических систем зависит от таких факторов как применение в помещении или на открытом пространстве, трансляция сообщений или музыки, акустических характеристик помещения и его интерьера.
   Акустические системы должны равномерно размещаться по объекту с целью исключения зон с повышенным или недостаточным уровнями звука. Для этого при выборе мощности акустических систем необходимо учитывать, что для обеспечения четкой слышимости сообщения уровень звукового давления акустических систем должен быть не менее чем на 15 дБ выше уровня постоянного шума в помещении. При проектировании также следует учесть, что высота размещения настенных акустических систем должна быть не менее 2,3 метра от уровня пола и не менее 0,2 м от потолка.
   Для озвучивания помещений с целью трансляции сообщений используют распределенные системы, которые применяются при отсутствии необходимости локализации источника звука.
   Распределенные системы делятся на линейные и поверхностные. Примером линейного расположения является расположение акустических систем цепочкой на стене или потолке, а при поверхностном расположении акустические системы распределяются в виде потолочных решеток.
   Интервалы между акустическими системами, установленными на стене или потолке, зависят от площади и конфигурации помещения и от высоты, на которой располагаются акустические системы, вмонтированные в потолок.

Озвучивание помещения одиночной акустической системой.

Озвучивание плоской поверхности настенной акустической системой


Рисунок 1

h - высота установки акустической системы над озвучиваемой плоскостью,
a, b - оси эллипса

   На рис. 1 представлена площадь, озвучиваемая настенной акустической системой. Конфигурация площади озвучивания представляет собой эллипс с осями a,b с учетом угла наклона АС равном 90 и уровня звукового давления трансляции сообщения равного 70 дБА на краях эллипса. При расчете принимаем высоту установки акустической системы от уровня пола 2,3 м, плоскость озвучивания находиться на высоте 1 м от уровня пола.
   Площади озвучивания для настенных АС, определенные методом расчета по стандартным методикам, приведена в таблице 1.

Таблица 1
ПараметрМощность акустической системы*
1 Вт3 Вт6 Вт15 Вт10 Вт20 Вт40 Вт10 Вт
(рупор)
a / b, м3,5/36/510/812/915/1020/1530/2050/30
S, м29,024,060,085,0120,0240,0480,01100
Уровень
звук. давл.,
дБА
75,080,090,090,090,096,0102,0106,0

Примечание:
* приведенные в таблицах параметры зависят от типа АС. В качестве измеряемых образцов использовались акустические системы "Веллез" изготовленные львовским научно-производственным предприятием "Электроприлад".

Озвучивание акустической системой вмонтированной в подвесной потолок.

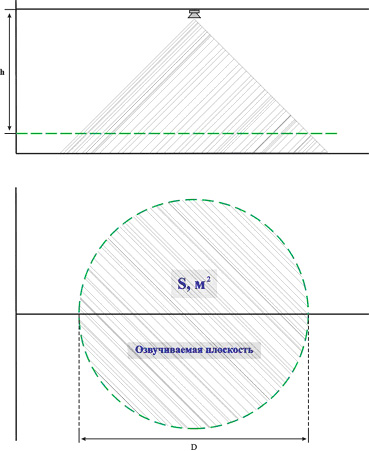

Рисунок 2

h - высота акустической системы над озвучиваемой плоскостью,
D - диаметр озвучиваемой плоскости

   На рис. 2 представлен принцип озвучивания плоской поверхности акустической системой, предназначенной для монтажа в подвесной потолок. Конфигурация озвучиваемой плоскости представляет собой круг диаметром D и уровнем звукового давления трансляции сообщения равным 70 дБА на краях круга.
   Площади озвучивания и высота установки АС, определенные методом расчета по стандартным методикам, приведена в таблице 2.

Таблица 2
ПараметрТип акустической системы
1 Вт3 Вт6 Вт10 Вт25 Вт
h, м2,03,08,07,011,0
D, м4,06,016,014,040,0
S, м213,028,0200,0150,01200,0
Уровень
звук. давл.,
дБА
75,079,088,086,096,0

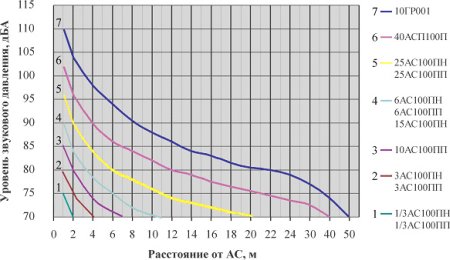

Рисунок 3. График зависимости звукового давления от расстояния до акустической системой

   Пользуясь кривыми графика, представленного на рис. 3, можно определить уровень звукового давления трансляции сообщения (дБА) на определенном удалении от акустической системы. Пользуясь этим графиком также можно выбрать АС для создания необходимого уровня звукового давления при известном уровне шума помещения.
   Приведенные данные рекомендуется применять при расчетах помещений, имеющих хорошее звукопоглощение, т. е. наличие штор на окнах, наличие мягкой мебели, ковров и т. д.
   Для помещений с низким уровнем звукопоглощения необходимо применять распределенные системы озвучивания с целью исключения многократных отражений звука и повышения разборчивости сообщения.

Распределенные системы озвучивания.

Линейные системы озвучивания.

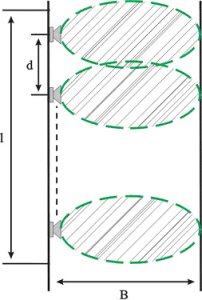

Рисунок 4. Принцип озвучивания помещения (коридора) одной настенной цепочкой

d - шаг цепочки,
L - длина помещения,
В - ширина помещения.

   Для односторонней цепочки настенных акустических систем шаг цепочки d определяют, исходя из данных площадей озвучивания, приведенных в таблице 1, а также, пользуясь рис. 4, исходя из параметров помещения и рекомендуемой неравномерности озвучивания для систем речевого оповещения 3 - 4 дБ.
   Для обеспечения этой неравномерности в вертикальной плоскости рекомендуемое соотношение высоты установки акустической системы над озвучиваемой плоскостью (h) и ширины помещения (В) должно соответствовать:

h / B ~ 0,4 - 0,6

   Неравномерность озвучивания в продольном направлении (по длине помещения) обеспечивается при соотношении:

d ~ 3h

   Примечание: Если ширина помещения коридора менее 8 м. и противоположная по отношению к цепочке акустических систем стена имеет хорошее отражение, т. е. гладкая поверхность без штор и мягкой мебели, то

d ~ 4h

   Для двух цепочек расположенных на параллельных боковых стенах, рекомендуются следующие соотношения:

h / B ~ 0,1 - 0,2
d ~ 8 - 10h

   При этом лучшие результаты неравномерности достигаются при "шахматном" расположении акустических систем на противоположных стенах. При таком расположении акустических систем можно достичь увеличения уровня звукового давления на 3 дБ и уменьшить неравномерность поля.

Поверхностная система озвучивания.

   Установка акустических систем в подвесной потолок более предпочтительна для применения в залах и узких коридорах, а также других помещениях, не позволяющих установку акустических систем на стенах с точки зрения дизайна и архитектуры.
   Выбор акустических систем следует производить, пользуясь данными, приведенными в таблице 2 и графиком на рис. 3 учитывая, что значение h задано исходно.

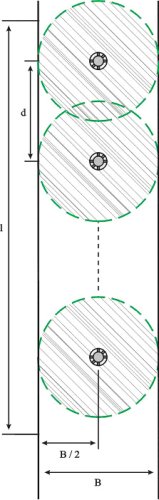

Рисунок 5. Принцип озвучивания помещения (коридора) одной цепочкой акустических систем, установленных в подвесной потолок

d - шаг цепочки,
l - длина помещения,
В - ширина помещения.

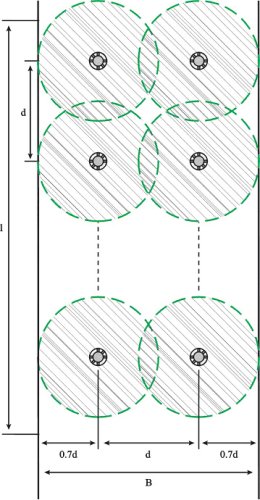

Рисунок 6. Принцип озвучивания помещения (коридора) двумя цепочками акустических систем, установленных в подвесной потолок

d - шаг цепочки,
l - длина помещения,
В - ширина помещения.

Шаг цепочки выбираем из соотношения:
d ~ 2D

где D - диаметр озвучиваемой плоскости. Его значение зависит от высоты подвеса h. При увеличении h значение D увеличивается, но уменьшается уровень звукового давления дБА.

   При расчете также следует обратить внимание на то, что на стыках площадей озвучивания уровень звука увеличиться на 3 дБ.
   Исходя из вышеизложенного, рекомендуется одну цепочку настенных акустических систем применять в случае, если ширина помещения не превышает 4 - 6 м., а если ширина помещения достигает 6 - 12 м. применять две цепочки акустических систем.
   При низких потолках рекомендуется применять цепочки из акустических систем, предназначенных для монтажа в подвесные потолки. При большой ширине помещения применяют потолочную решетку.
   Во всех случаях следует учитывать уровень зашумленности озвучиваемого помещения. При больших уровнях зашумленности помещения (выше 90 дБ) следует применять акустические системы рупорного типа, имеющие высокий уровень звукового давления, но узкую диаграмму направленности и диапазон воспроизведения не более 6 кГц.
   В помещениях, где располагается микрофон системы оповещения, следует избегать прямого излучения акустических систем на микрофон во избежание возникновения акустической обратной связи.
   Для получения максимального уровня звукового давления все акустические системы, находящиеся в одном помещении, необходимо соединить синфазно, т. е. маркированные одним цветом выводы должны подсоединяться к одному проводу линии трансляции.
   В качестве кабелей основных вертикальных и горизонтальных линий трансляции следует применять провода сечением не менее 0,75 мм2. Провода от коробок ответвления к акустическим системам следует применять многожильные, мягкие сечением не менее 0,5 мм2 (типа ШВВП).


Рисунок 7. Зависимость передаваемой мощности от длины и сечения кабеля.

   На графике представленном на рис. 7 указана зависимость передаваемой мощности от длины и сечения кабеля при напряжении в линии 30 и 100 В. приведенные зависимости характерны для случая подключения нагрузки на конце кабеля. При равномерном распределении нагрузки по всей длине кабеля, длина линии может быть увеличена в 2 раза.
   При проектировании систем оповещения следует учитывать явления реверберации и эха, ухудшающие разборчивость речи.
   Для уменьшения явления реверберации акустические системы должны располагаться так, чтобы слушатель получал желательно прямой звук от акустической системы, а не отраженный от поверхностей помещения.
   Для уменьшения эффекта эха в больших помещениях следует использовать системы озвучивания из большего числа акустических систем меньшей мощности.

Статья составлена по материалам "Методических указаний по применению комплексов аппаратуры оповещения людей о пожаре типа VELLEZ" НПП "Електроприлад" г. Львов
